Блок УЗО термоформовочного станка

Включаем станок поворотом тумблера на блоке УЗО . При этом загорается красная лампа и блок индикатора.

Устанавливаем значение 100% на табло индикатора подачи мощности на термостат, начинается активный разогрев термоблока

03 стол с открытым зажимом модель на сто

В начале цикла формовки, верхнюю часть зажима пластикового листа поднимаем до упора к магнитным держателям у термоблока.

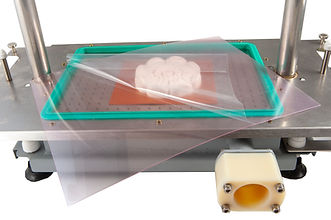

04 пластик с защитной пленкой  на модели

берем листовой пластик

снимаем с него защитную пленку

04a пластик без полупленки на модели.jpg
07a модель на вакуумировании.jpg

укладываем лист пластика на нижнюю часть зажима так, чтобы он выступал на 1 - 2см  за прижимную резинку,  опускаем верхнюю часть магнитного зажима.

 К вакуумному столу подключается источник разрежения или вакуума. Обычно в станке для этой цели используется пылесос.

Если требуется более плотно зафиксировать пластик в зажиме, можно использовать комплект прижимных винтов с гайкой-барашком. Но чаще всего можно спокойно обойтись без них.


Зажим поднимается к нагревателю и фиксируется магнитными защелками.

На рабочий стол устанавливается модель, с которой будет производится вакуумная формовка. Для ровной поверхности по краям будущей формы можно уложить под модель листок бумаги, выступающий на пару см за границы модели.

06 Пластик на разогреве.jpg
06а Пластик на разогреве, провис.jpg

Нагреватель прогревает пластик, и когда тот начинает немного провисать,

07a модель на вакуумировании.jpg

пользователю нужно включить пылесос и опустить зажим на вакуумный стол.

В момент контакта зажима со столом, начинается вакуумирование и листовой пластик приобретает форму установленной на столе детали.

07b  модель на вакуумировании.jpg
08 отформированный пластик на станке.jpg

Теперь можно извлечь отформованный лист, устанавливать следующий и уменьшить значение на табло индикатора прогрева до 60%

09 заслонка.jpg

Либо выключить станок, установить защитную заслонку перед термоблоком, чтоб руками случайно не задеть нагревательные элементы,

11 форма с шоколадкой.jpg

вырезать форму из листа и начать ее использовать: например создать шоколадку или блистерную упаковку.
